Aislante de vidrio con suspensión de disco resistente a la contaminación

Los aisladores de vidrio resistentes a la contaminación son dispositivos aislantes especialmente diseñados basados en aisladores de vidrio estándar, adaptados principalmente para escenarios de transmisión de energía con contaminación severa, como áreas de contaminación industrial, zonas costeras de niebla salina y regiones con niebla a gran altitud. Abordan el problema de la fácil contaminación y la descarga disruptiva de los aisladores estándar.

1) Estructura central y aspectos destacados del diseño

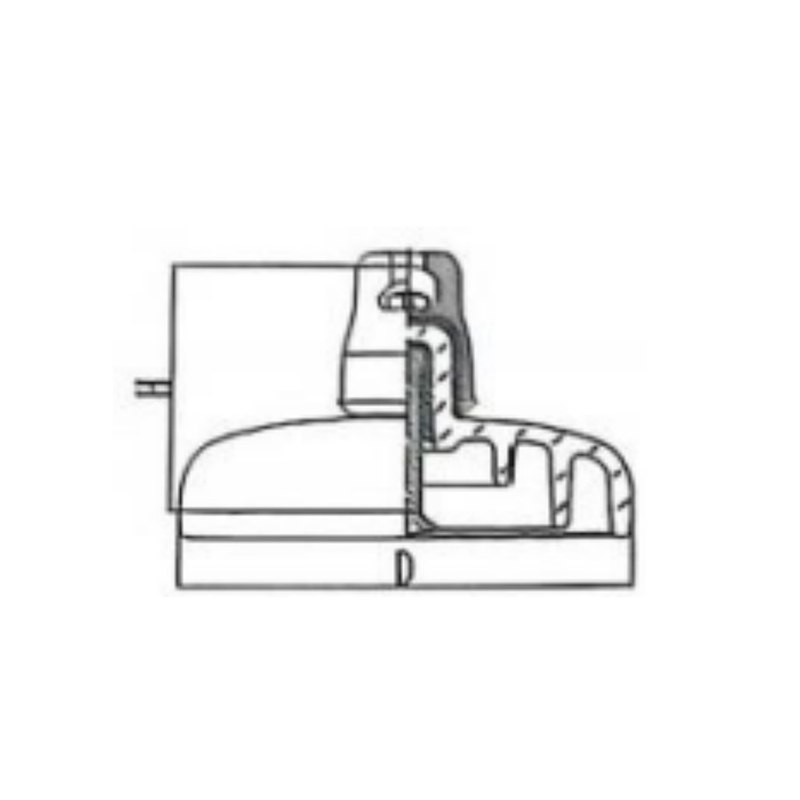

La diferencia clave entre los aisladores estándar y resistentes a la contaminación radica en la estructura del faldón:

• Mayor diámetro del faldón y distancia de fuga: en comparación con los aisladores estándar, tienen diámetros exteriores más grandes y más piezas de faldón, con una distancia de relación de fuga de 25 mm/kV o más, lo que extiende de manera efectiva la trayectoria de la corriente de fuga y reduce la probabilidad de descargas disruptivas por contaminación.
• Diseño de faldón optimizado: a menudo adoptan estructuras en forma de campana, de doble capa o de triple faldón, donde el faldón superior grande protege el faldón inferior, lo que reduce la contaminación de la superficie; los bordes del faldón tienen forma de arco, lo que mejora el rendimiento de autolimpieza y los contaminantes se eliminan fácilmente con la lluvia.
• Composición básica sin cambios: todavía están compuestos de componentes de vidrio, tapas de acero y pies de acero unidos con adhesivo de cemento, conservando las ventajas inherentes de los aisladores de vidrio, como la autorotura de valor cero, la resistencia al arco y la alta resistencia mecánica.

2) Escenarios aplicables

• Líneas de transmisión en áreas industriales con alta contaminación, como las industrias química, metalúrgica y minera del carbón.
• Proyectos de transmisión costa afuera en áreas costeras con alta niebla salina y humedad.
• Líneas de transmisión y distribución de 110 kV-1000 kV en regiones con niebla y formación de hielo repetidas a gran altitud
• Líneas en áreas urbanas densas y áreas suburbanas con alto contenido de polvo

3) Ventajas principales

• Excelente resistencia a las descargas eléctricas por contaminación: la distancia de fuga suficiente y el diseño de faldón anticontaminación garantizan un rendimiento de aislamiento estable en condiciones de contaminación y humedad, lo que reduce significativamente las tasas de disparo de la línea.
• Bajos costos de operación y mantenimiento: al heredar la característica de autorotura de valor cero, no se requiere inspección de ascenso al poste; los aisladores deteriorados pueden detectarse y sustituirse directamente; El rendimiento superior de autolimpieza reduce la frecuencia de la limpieza manual.
• Fuerte adaptabilidad ambiental: resistentes a la corrosión ácida y alcalina y al envejecimiento ultravioleta, su vida útil en ambientes hostiles es de 5 a 10 años más larga que la de los aisladores estándar en los mismos escenarios.
