Aisladores de vidrio con suspensión de disco esférico

Los aisladores de vidrio con suspensión de disco esférico, también conocidos como aisladores de vidrio con suspensión esférica, son componentes clave en las líneas de transmisión de energía, y se utilizan principalmente para aislar y fijar los cables y los cables de tierra de las líneas de transmisión aéreas.

La siguiente es una introducción detallada:

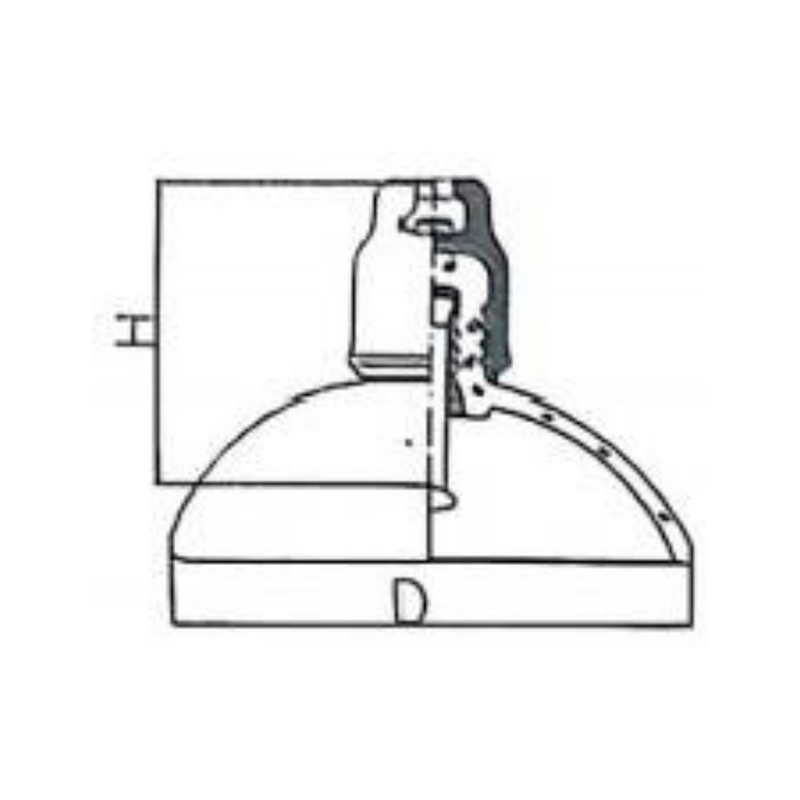

• Estructura del producto: Se compone de una tapa de acero, una parte de vidrio templado y un pie de acero, que están unidos con adhesivo de cemento.  Por lo general, adopta una estructura de cabeza cilíndrica, que se caracteriza por un tamaño de cabeza pequeño, peso ligero, alta resistencia y una gran distancia de fuga.
• Connection Method: The spherical insulator is connected by a ball - and - socket method, that is, the ball head is connected to the ball socket in the steel cap. To prevent the ball head from falling out of the ball socket, a "W." or "R" - shaped spring pin is added to the bottom of the ball head in the ball socket.
• Material: Está hecho de vidrio templado, que tiene las características de alta resistencia y buen rendimiento de aislamiento eléctrico.
• Características de rendimiento
• Auto-rotura de valor cero: Los aisladores de vidrio templado tienen la característica de auto-rotura de valor cero.  Los inspectores pueden observar desde tierra o en helicóptero sin necesidad de subir al poste para detectar cada pieza, lo que reduce la intensidad laboral de los trabajadores.
• Buena resistencia al arco y a las vibraciones: la nueva superficie del aislante de vidrio quemado por un rayo sigue siendo un cuerpo de vidrio liso con una capa interna templada de protección contra tensiones, por lo que puede mantener suficiente aislamiento y resistencia mecánica.
• Buen rendimiento de autolimpieza y resistencia al envejecimiento: los aisladores de vidrio no acumulan suciedad fácilmente y son fáciles de limpiar.  Después de años de funcionamiento, sus propiedades mecánicas y eléctricas siguen siendo básicamente las mismas que cuando salen de fábrica, sin ningún fenómeno evidente de envejecimiento.
• Parámetros técnicos principales: Los diferentes modelos de aisladores de vidrio con suspensión de disco esférico tienen diferentes parámetros técnicos.  Por ejemplo, el modelo ANSI 52 - 11 tiene una distancia de fuga de 280 mm, un espaciamiento unitario de 156 mm, una fuerza mecánica y eléctrica combinada de 220 Kn, un voltaje de descarga de frecuencia de energía seca de 85 kV y un voltaje de descarga de frecuencia de energía húmeda de 95 kV.
•  Ámbito de aplicación: Se utiliza principalmente en líneas de transmisión de energía de alto voltaje, aparamenta, centrales eléctricas y subestaciones de CA con un voltaje de más de 1000 V y una frecuencia de hasta 100 Hz, y la temperatura ambiente oscila entre - 60 °C y + 50 °C.
