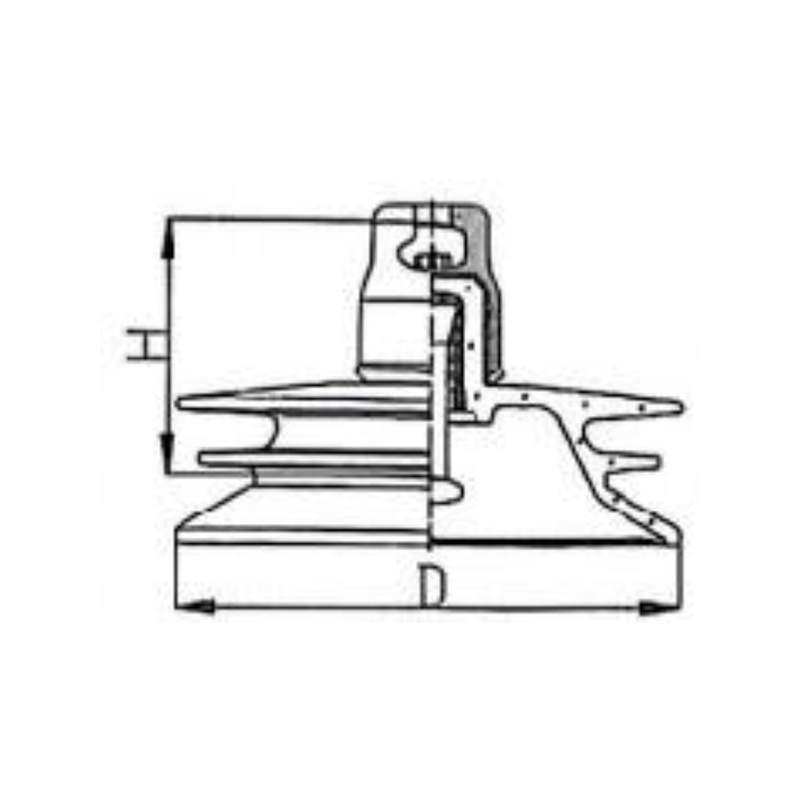

Aislante de vidrio tipo paraguas triple

El aislador de vidrio tipo paraguas triple es la subcategoría de alta gama de aisladores de vidrio anticontaminación. Adopta un diseño progresivo con tres capas de faldones tipo paraguas, que presenta una relación de fuga extremadamente alta y una excelente capacidad de descarga eléctrica anticontaminación. Está desarrollado específicamente para escenarios de transmisión extremadamente severos, como contaminación severa, niebla salina alta y formación de hielo repetida. Es el componente aislante central para líneas de voltaje ultra alto de 750 kV y 1000 kV.

1) Estructura central y características de diseño.

• La configuración de gradiente del faldón del paraguas de tres capas adopta un diseño de paraguas grande + paraguas mediano + paraguas pequeño, con el diámetro más grande del paraguas de la capa superior y el ángulo exterior más amplio, que puede proteger eficazmente las capas media e inferior de los faldones del paraguas, bloqueando la mayor parte del polvo, niebla salina, condensación, etc. de la contaminación; la falda del paraguas de capa intermedia asume la protección del paraguas grande, dispersando aún más la presión del viento y las cargas de hielo; el pequeño paraguas de la capa inferior está dispuesto de forma compacta, maximizando la extensión del camino de fuga. Los bordes de todos los faldones de las sombrillas están redondeados y tratados con descarga antielectrodo, lo que reduce la pérdida de corona y las interferencias de radio, y mejora la eficiencia de autolimpieza cuando se lava con agua de lluvia, reduciendo los residuos de contaminación.
• La estructura básica y el cuerpo material están compuestos por piezas de vidrio templado, tapas de acero galvanizado en caliente, pies de acero de alta resistencia y cemento adhesivo especial antienvejecimiento. Hereda las principales ventajas de los aisladores de vidrio, como la autorotura de valor cero, la resistencia al arco y la alta resistencia mecánica. Las piezas aislantes dañadas estallarán y caerán automáticamente, lo que permitirá una inspección visual directa sin la necesidad de detectar la escalada del poste.

2) Ventajas principales

• Rendimiento ultraalto contra descargas disruptivas anticontaminación: la relación de fuga puede alcanzar 30-40 mm/kV, superando con creces la de los aisladores de doble funda. Puede bloquear eficazmente la ruta conductora de la contaminación en ambientes con contaminación industrial severa y ambientes costeros con alto contenido de sal, reduciendo la tasa de disparo de descarga súbita por contaminación en más de un 30 % en comparación con el tipo de doble funda, cumpliendo plenamente con los requisitos de aislamiento de las líneas de voltaje ultra alto.
• Fuerte resistencia a condiciones de trabajo extremas: la estructura simétrica de los faldones del paraguas de tres capas mejora significativamente la resistencia a las vibraciones del viento y la resistencia a los puentes de hielo. Puede soportar un amplio rango de temperatura de -40 ℃ a 70 ℃, adecuado para escenarios extremos como áreas de gran altitud con fuertes rayos ultravioleta, áreas de formación de hielo repetidas y áreas costeras con tifones frecuentes.
• Economía operativa significativa: el diseño de sombreado de los faldones del paraguas de tres capas + los bordes redondeados del paraguas dificultan la adherencia de la contaminación, y la contaminación es fácil de caer después del lavado con lluvia. La frecuencia de la limpieza manual se reduce en un 50 % en comparación con el tipo de doble funda; La función de auto-rotura de valor cero elimina la necesidad de detectar piezas individuales, lo que reduce el costo de mano de obra para operación y mantenimiento en un 60 % en comparación con los aisladores de porcelana.

3) Escenarios aplicables

• Líneas de transmisión de voltaje ultra alto de 750 kV/1000 kV en áreas costeras o severamente contaminadas con niebla salina;
• Proyectos de ultra alta tensión a través del mar en zonas costeras con mucha niebla salina y alta humedad;
• Líneas de voltaje ultra alto en áreas de gran altitud (≥3000 m) y áreas de formación de hielo repetidas (espesor de hielo ≥ 20 mm);
• Escenarios de transmisión con alta contaminación y carga mecánica en núcleos urbanos y grandes puertos.

4) Puntos clave de selección y operación.

• En áreas costeras o severamente contaminadas con niebla salina, priorice la selección de modelos con una relación de fuga de ≥35 mm/kV;
• Las líneas de voltaje ultra alto deben coincidir con los modelos de alta resistencia con una carga de rotura mecánica nominal de ≥210 kN;
• En áreas de gran altitud, se recomienda agregar recubrimientos resistentes a los rayos UV para extender la vida útil de los componentes de vidrio;
• En áreas severamente contaminadas, realice inspecciones cada 2 o 3 meses, enfocándose en verificar las grietas en los faldones del paraguas y la oxidación de las tapas y patas de acero;
• En zonas costeras, priorizar el uso de accesorios de acero inoxidable o la pulverización de recubrimientos anticorrosivos en tapas y pies de acero;
• En áreas de formación de hielo repetida, se recomienda combinarlo con dispositivos antihielo para evitar que el hielo atraviese los faldones de la sombrilla y provoque una descarga eléctrica.
